| 是否进口：否 | 产地：江西 | 材质：HDPE |
| 公称压力：10Mpa | 厂家(产地)：江西特塑 | 壁厚：5mm |
| 公称外径：200mm | 牌号：5662 | 品名：HDPE缠绕增强B型管 |
| 货号：785 | 用途：排污管 | 颜色：黑色 |
| 长度：6m | 连续使用湿度：40℃ | 品牌：特塑 |
1、HDPE缠绕结构壁B型管产品介绍
（1）定义

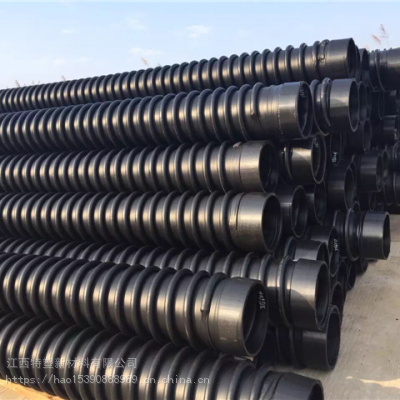

HDPE缠绕结构壁管(国标为B型结构）俗名又称克拉管。采用高密度聚乙烯为主要原料，以聚丙烯单壁波纹管为辅助支撑结构，在热熔状态下通过螺旋热态缠绕成型工艺制成，是一种内壁光滑，外壁为螺旋状加强肋结构的异形结构壁管材，属“刚柔相济”并称性能管材。并在热态未脱模前，通过滚动用自然风方式冷却，管道逐步散热，壁厚均匀。
（2）生产工艺
2.1一次性缠绕成型：
利用恒定在（180℃左右）PE熔化温度下，实现PE料熔化-挤出-内外壁缠绕-管道成型的全过程；
2.2风冷，散热均匀，管道结构壁无内应力。
2.3生产工艺流程工序
原料检验—原料入库 — 配料工序 — 挤塑缠绕 — 滚动风冷 — 校对切削 — 旋转脱模 — 人工修型 — 预埋电熔丝 — 产品自检 —产品监督检验—合格入库 。
（3）执行标准
3.1产品技术指标符合以下标准:
《埋地用聚乙烯（PE）结构壁管道系统***部分：聚乙烯缠绕结构壁管材》（GB/T 19472.2-2004）；
德国标准（设备引进国）（DIN16961）；
欧洲标准EN13476-1：2007
3.2设计施工及验收符合以下标准
《埋地塑料排水管道工程技术规程》（CJJ143—2010）
《给水排水管道工程施工及验收规范》（GB50268-2008）
《埋地聚乙烯排水管管道工程技术规程》（CECS164：2004）
《室外排水设计规范》（GBJ50014-2006）
（4）生产原料
管道主体结构：98%的高密度聚乙烯（PE等级为80以上），2%的黑色色母粒。
管道辅助支撑结构：聚丙烯单壁波纹管。
（5）产品规格（单位mm）
5.1内径和壁厚尺寸
公称尺寸DN/ID | 最小平均内径dim，min | 最小壁厚（B型e4，min） |
200 | 195 | 1.5 |
300 | 294 | 2.0 |
400 | 392 | 2.5 |
500 | 490 | 3.0 |
600 | 588 | 3.5 |
700 | 673 | 4.0 |
800 | 785 | 4.5 |
900 | 885 | 5.0 |
1000 | 985 | 5.0 |
1100 | 1085 | 5.0 |
1200 | 1185 | 5.0 |
1300 | 1285 | 5.0 |
1400 | 1385 | 5.0 |
1500 | 1485 | 5.0 |
1600 | 1585 | 5.0 |
1700 | 1685 | 5.0 |
1800 | 1785 | 5.0 |
1900 | 1885 | 5.0 |
2000 | 1985 | 6.0 |
2100 | 2085 | 6.0 |
2200 | 2185 | 7.0 |
2300 | 2285 | 8.0 |
2400 | 2385 | 9.0 |
2500 | 2485 | 10.0 |
2600 | 2585 | 10.0 |
2800 | 2785 | 12.0 |
3000 | 2985 | 14.0 |
5.2管材环刚度
等级 | SN2 | SN4 | (SN6.3) | SN8 | (SN12.5) | SN16 |
环刚度/(kN/m2) | 2 | 4 | (6.3) | 8 | (12.5) | 16 |
注 1：括号内数值为非等级。 注 2：管材DN/ID≥500mm时允许有SN2等级；管材DN/ID≥1200mm时，可按工程条件选用环刚度低于SN2等级的产品。 | ||||||
（6）产品结构形式：
结构PR 结构OP
（1）PR型：这种结构内壁光滑，外壁呈波纹状，环刚度高，重量低，这种结构主要用于无压排水、排污管等。
（2）OP型：这种结构内壁光滑，外壁呈波纹状，环刚度高，重量低，这种结构主要用于生产大口径排水、排污管等。
(3)结构SQ
这种结构内外壁光滑，由一层或者多层PP管支撑，环刚度高，这种结构主要用于生产大口径，高环刚度的排水、排污管，管件，储罐，检查井，公路涵管等。
（4）SP型结构
当上面所有结构的管材不能满足工程要求时，可以根据需求来灵活的组合管壁结构，从而生产出符合要求的管材，这种结构内外壁光滑，由一层或者多层PP管支撑，环刚度高，这种结构主要用于生产大口径，高环刚度的排水、排污管，管件，储罐，检查井等。
（7）配套管件
包括HDPE检查井、HDPE三通、HDPE弯头、HDPE变径管、HDPE法兰根等。
